ICS-20A型電子皮帶秤

ICS-20型電子皮帶秤一般適用于工廠皮帶輸送機的稱重計量，可對破碎機、篩分機、磨煤機等設備進行較為準確的定量給料控制，動態累計誤差小于小于±0．5％，該型號皮帶秤也可以用于工業稱重過程控制，如檢測生產量等，控制產品監測庫存、完成定量裝載等任務。

精度 ≤±0.5%

皮帶機傾角 ≤17°

稱重傳感器 1

速度傳感器 1

稱重橋架 杠桿式

計量托輥 1-2

獲取產品報價

400-691-9150

撥打全國服務熱線了解更多

ICS-20A型電子皮帶秤產品特點

PRODUCT FEATURES

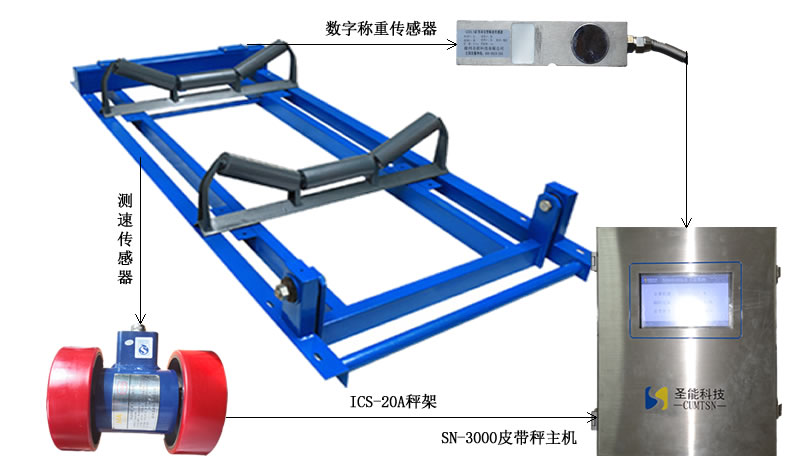

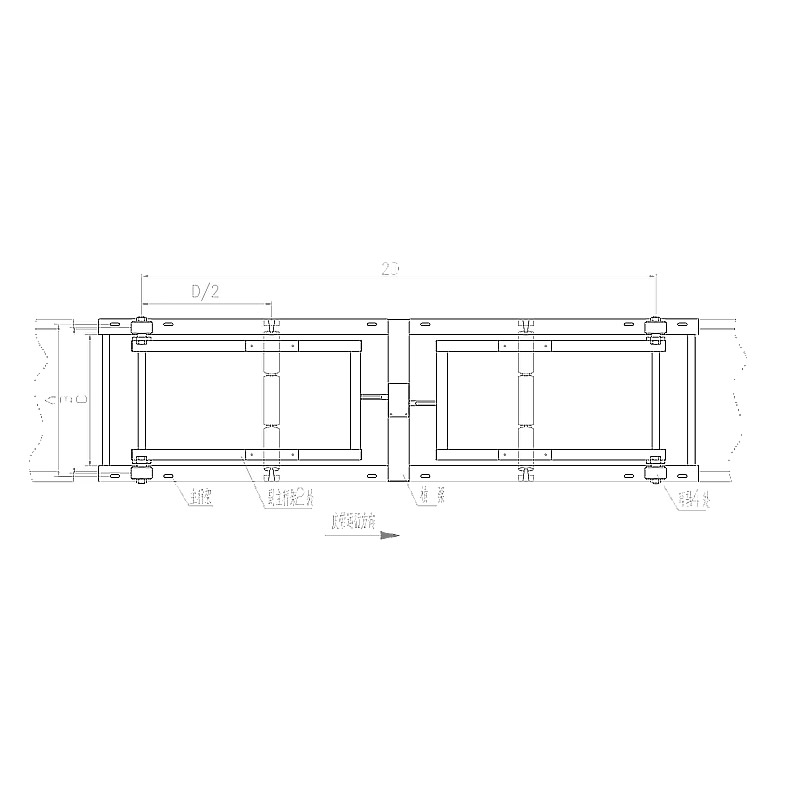

ICS-20型稱重橋架

ICS-20A型電子皮帶秤是一款采用雙托輥杠桿式的稱重結構，配備1只速度傳感器和1只稱重傳感器，力的傳遞環節較少，安裝簡單便捷。

不銹鋼觸摸屏稱重儀表

稱重儀表采用不銹鋼觸摸屏，運用彩色液晶大屏，信號全隔離、抗干擾能力強，實現直觀顯示、中文人機對話等各種相關信息，可零點校準、一鍵操作，不需要電位器調節、也無需機械調零，操作記錄可存儲，功能強大。

數字式稱重傳感器

自主研發的數字式稱重傳感器，強化了動態數字濾波功能、也增加了線性補償功能，支撐故障報錯與糾正功能，實現24小時不間斷工作，避免生產停滯，使數據更可靠、防護等級更改、抗干擾能力更強。

測速編碼器

測速裝置是我公司專利產品，該測速傳感器為雙輪小車結構，一圈發射360個脈沖信號，在檢測皮帶速度上具有實時采集優勢，增加測量精度，檢測范圍20—2000轉/分鐘，安裝位置除了回程皮帶，另增加一個上送料皮帶下表面，更真實反應稱重區域的實時速度。

ICS-20A型電子皮帶秤產品介紹

FOUR STRUCTURAL COMPONENTS

產品介紹

ICS-20A型電子皮帶秤利用杠桿結構設計，采用1只拉式傳感器，無摩擦耳軸支點，動態累計誤差≤±0.5％，帶輸送機傾斜角度≤17°，可有效克服偏載和坡度對精度造成的影響，較好的環境適應能力，針對普通工廠皮帶輸送機的稱重均可適用，包括篩分機、破碎機、磨煤機等設備，有序進行精確的定量給料控制，上下皮帶測速和滾筒測速均可選配，包括數字式或模擬式稱重傳感器可提供選配。

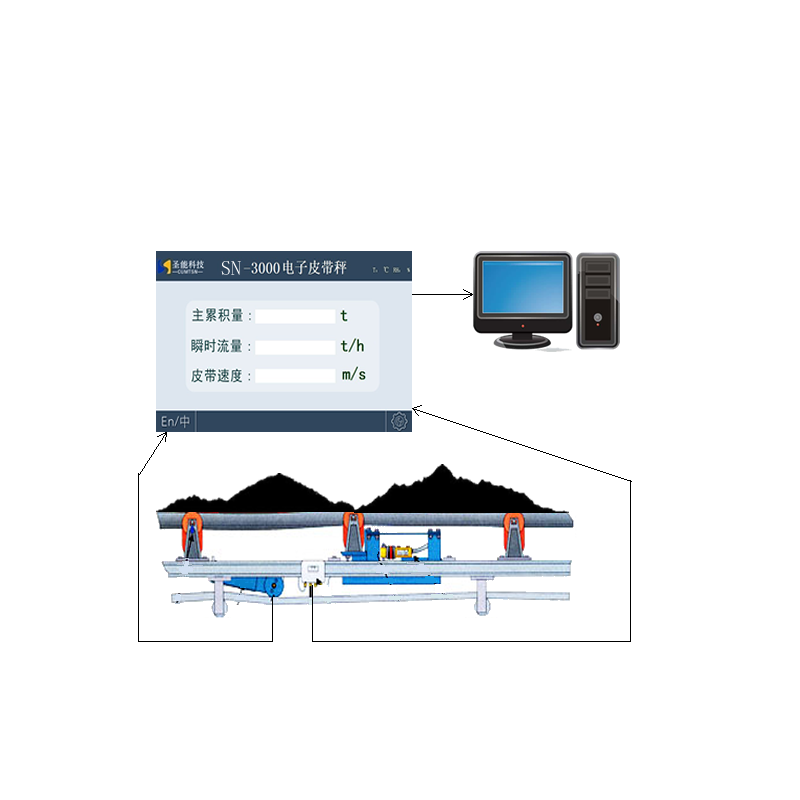

皮帶秤工作原理

安裝于輸送架上的稱重橋架，物料可作用于托輥上，通過杠桿原理，將托輥重量傳遞于稱重傳感器，傳感器生成正比于物料重量的電壓信號；速度傳感器可直接連接在大直徑測速滾筒上，當滾筒帶動皮帶旋轉時，測速傳感器將自動產生一系列正比于速度的脈沖信號，并將信號傳遞給儀表；經過積分計算，計算出瞬時物料質量，通過不間斷的累積計算，計算出整個皮帶上的物料質量，然后在儀表上顯示，做到真正精確的動態稱重。

適用范圍

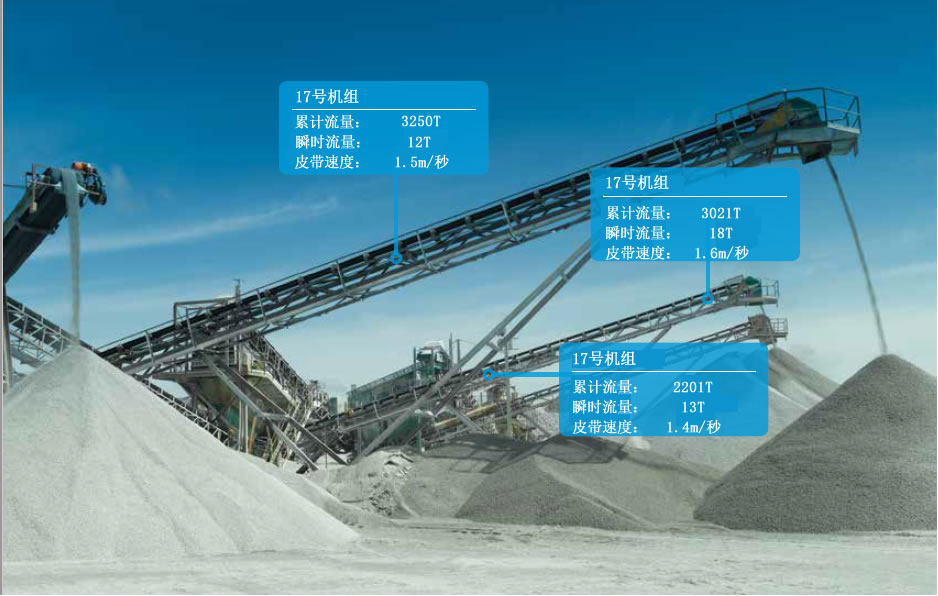

廣泛應用于各種散裝物料的計量稱重，如化工、飼料、冶金、建材、貿易、運輸、農業和能源等行業；適用電廠、煤礦井下、冶金車間、化工廠、建材、及港口、碼頭等各種環境；適用于：【塊狀】：煤炭、砂石骨料、礦石、有色金屬；【顆粒】：肥料 | 飼料 | 石英砂 | 糧食；【粉料】：水泥 | 粉煤灰 | 石灰粉 | 鐵礦粉；【片狀】：秸稈 | 碎木片 | 玻璃纖維；【其他】：污泥 | 黏土 | 煉油渣 | 高溫熟料等各種物料。
