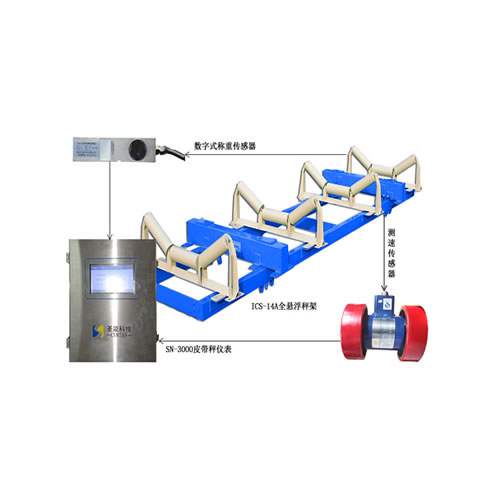

ICS-14A型電子皮帶秤

ICS-14A電子皮帶秤以全懸浮式、四托輥結構，成功打造出一款高精度電子皮帶秤，適用于貿易結算或要求計量精度高的場所，該型號電子皮帶秤配有4只拉式傳感器直接掉在橫梁上，無耳軸支點、無運動部件，自重更輕，精度最高可達0.125%，皮帶秤計量受自身結構影響基本為零，機械人性化設計，維護簡單壽命長。

精度 ±0.125%

皮帶機傾角 ≤6°

稱重傳感器 4

速度傳感器 1

稱重橋架 全懸浮

計量托輥 4

獲取產品報價

400-691-9150

撥打全國服務熱線了解更多

ICS-14A型電子皮帶秤產品特點

PRODUCT FEATURES

ICS-14A型稱重橋架

四托輥全懸浮式稱重結構，秤體結構簡單，不受非垂直力以外的各種側向力、水平干擾，包括托輥摩擦力、皮帶、物料運行的水平分力的影響，降低邊界效應的誤差，對稱重所需測量的垂直力量感應更精確、更迅速！

不銹鋼觸摸屏稱重儀表

皮帶秤儀表運行穩定、計算精度可靠，32位180Mhz高速運算處理，16位DA轉換器，同時保證了4-20MA輸出更準確，本機存儲空間容量大，存儲產量滿足了當日/月查詢歷史數據、存儲查詢等功能，數據存儲采用FLASH方式系統，掉電時自動保存、各種操作過程和數據可保持完成，上電后系統可在原有數據上運行。

數字稱重傳感器

圣能科技在原有一代數字式傳感器的基礎上，通過自主研發的工業級數字式稱重傳感器，實現了強化動態數字濾波功能、增加線性補償功能，打破傳統傳感器傳輸距離短、抗干擾能力差、輸出信號小的缺點，讓整個動態稱重過程中的數據更加穩定、可靠、真實。

測速編碼器

碳鋼外殼具備良好的機械強度，雙側包膠可有效避免皮帶打滑現象，良好的封閉性和屏蔽性適用于戶外安裝，無碳刷式直流脈沖發生器無需調整、校準免維修，同軸連接結構可有效確保測速精度、最大程度提高了設備的使用壽命。

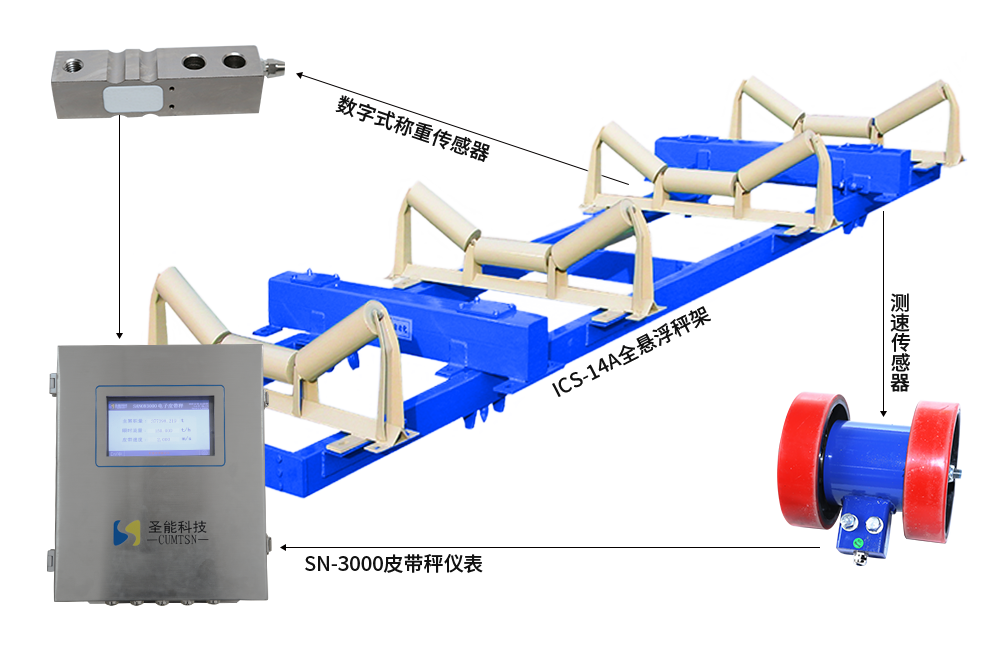

ICS-14A型電子皮帶秤產品介紹

FOUR STRUCTURAL COMPONENTS

產品介紹

ICS-14A電子皮帶秤采用全懸浮式結構、無耳軸支點和運動部件，維護量小、配有4只拉式傳感器直接掉在橫梁上、物料通過的重量直接作用在傳感器上、安裝方便、只需8個螺栓安裝固定、受自身結構影響基本為零，作為一款四托輥、全懸浮式高精度電子皮帶秤，可適用于需要貿易結算或要求計量精度高的場合。

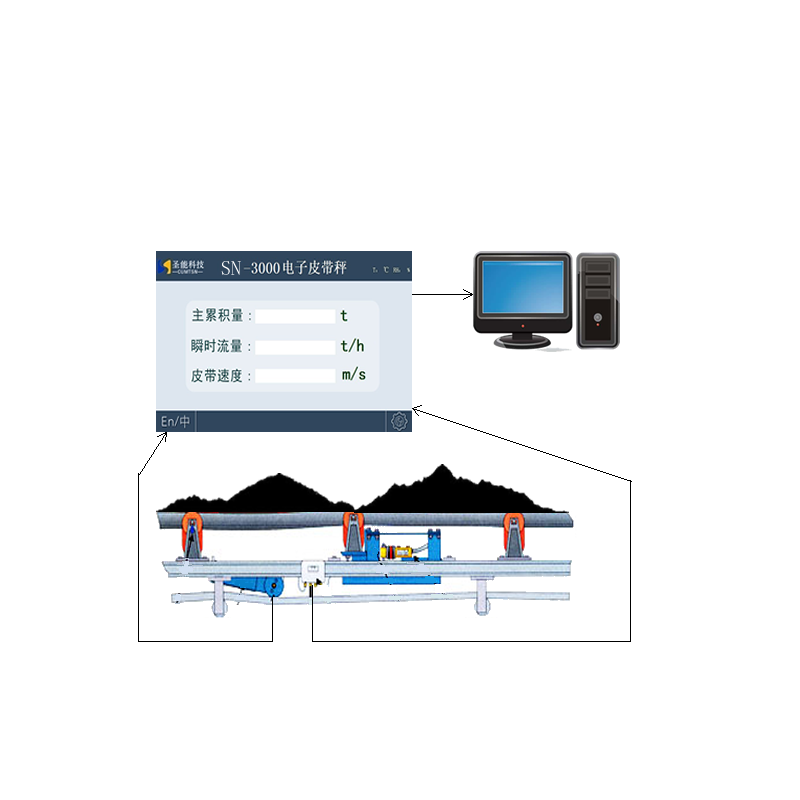

皮帶秤工作原理

安裝于輸送架上的稱重橋架，物料可作用于托輥上，通過杠桿原理，將托輥重量傳遞于稱重傳感器，傳感器生成正比于物料重量的電壓信號；速度傳感器可直接連接在大直徑測速滾筒上，當滾筒帶動皮帶旋轉時，測速傳感器將自動產生一系列正比于速度的脈沖信號，并將信號傳遞給儀表；經過積分計算，計算出瞬時物料質量，通過不間斷的累積計算，計算出整個皮帶上的物料質量，然后在儀表上顯示，做到真正精確的動態稱重。

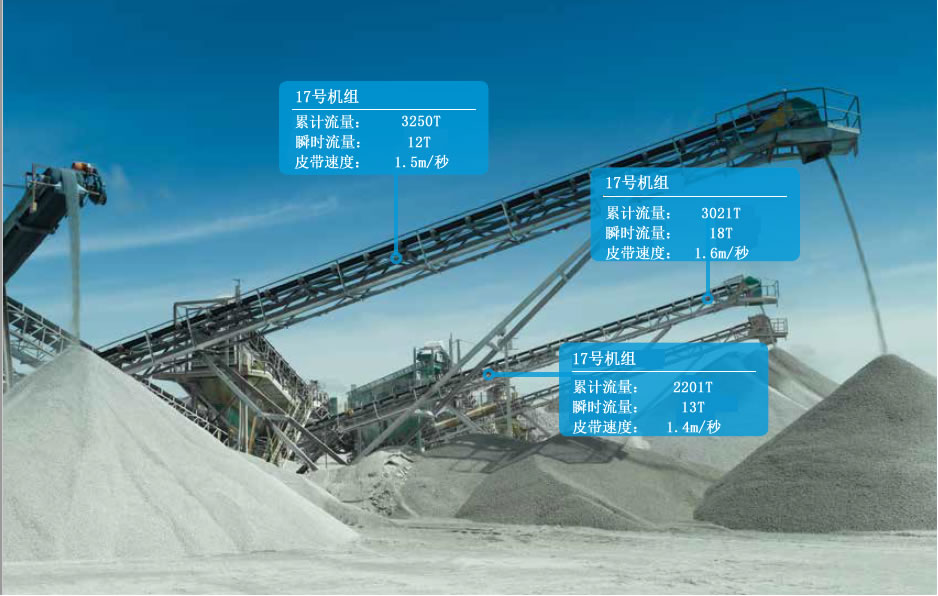

適用范圍

廣泛應用于各種散裝物料的計量稱重，如化工、飼料、冶金、建材、貿易、運輸、農業和能源等行業；適用電廠、煤礦井下、冶金車間、化工廠、建材、及港口、碼頭等各種環境；適用于：塊狀：煤炭 | 砂石骨料 | 礦石 | 有色金屬顆粒：肥料 | 飼料 | 石英砂 | 糧食粉料：水泥 | 粉煤灰 | 石灰粉 | 鐵礦粉片狀：秸稈 | 碎木片 | 玻璃纖維其他：污泥 | 黏土 | 煉油渣 | 高溫熟料等各種物料。

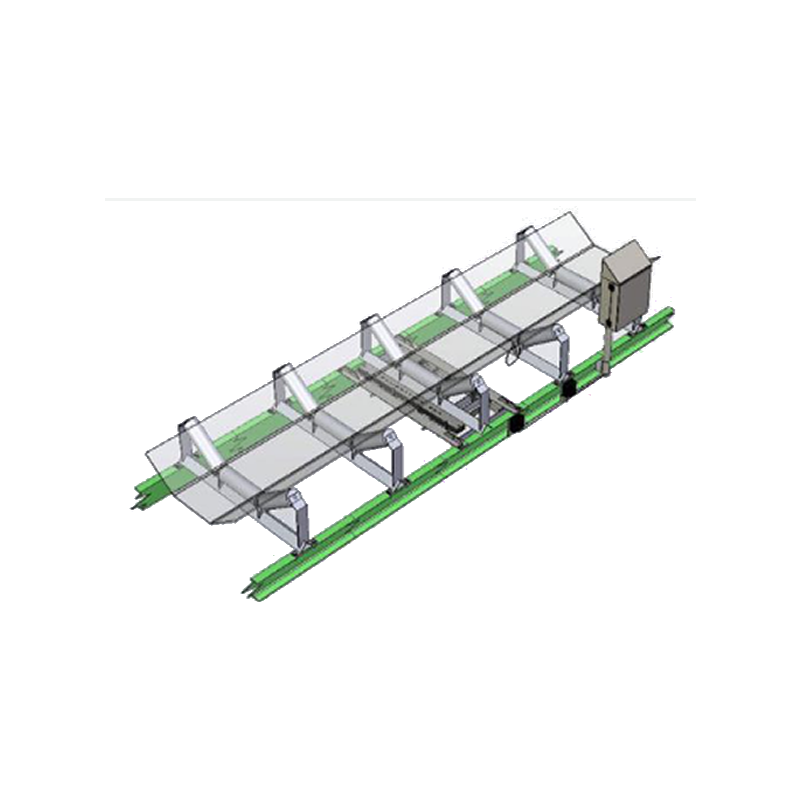

結構組成

ICS-14A型稱重橋架：采用模塊化組合技術，力的傳遞環節小、安裝便捷，運用獨特的機械結構（擁有專利技術），零點穩定性、不會產生形變，全懸浮式結構、無耳軸支點、可移動部件，維護量??； ICS-14A型稱重儀表：擁有數據FLASH存儲功能，掉電時可自動保存恢復后系統原來數據，MODBUS通信協議，實現實時數據通訊、遠程參數查詢、存儲容量大、歷史產量可當日/月追溯查詢；
